一、 國四東風多利卡5-6升瀝青灑布車用途及簡單介紹：

CLW5080GLQ4型瀝青灑布車是一種專業灑布乳化瀝青、稀釋瀝青、熱瀝青、高粘度改性等瀝青的半自動化高科技產品。用于修筑高等級公路瀝青路面底層的透層油、防水層、粘結層的灑布。該灑布車由汽車底盤、瀝青罐體、瀝青泵送及噴灑系統、導熱油加熱系統、液壓系統、燃燒系統、控制系統、氣動系統、操作平臺構成。該車操作簡便，在吸收國內外同類產品各項技術的基礎上，增加了確保施工的質量技術含量和突出改善施工條件、施工環境的人性化設計。其合理可靠的設計確保了瀝青的灑布均勻度，計算機控制穩定可靠，整車技術性能已達到世界先進水平。該車經過我公司各方面的改善可以在更惡劣的條件下進行工作 .

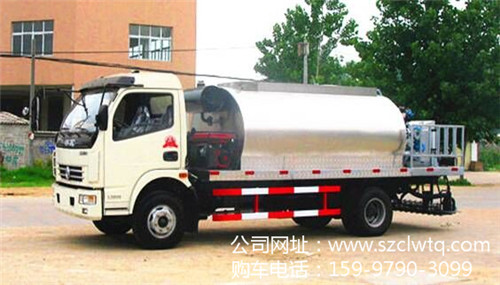

國四東風多利卡5-6升瀝青灑布車圖片

二、 整機性能參數

◆ 產品型號： CLW5080GLQ4

◆ 底盤型號： 東風多利卡DFA1080SJ12D3

◆ 撒布寬度： 4500-6000mm

◆ 瀝青撒布量： 0.2～3.0L/m2

◆ 加熱方式： 意大利進口柴油燃燒器加熱（10萬大卡/小時）

◆ 噴灑介質: 熱瀝青、改性瀝青、乳化瀝青。

◆ 瀝青罐容量： 5000-6000L

◆ 噴嘴數量及控制方式：34-39個（一控二）

◆ 外形尺寸： 7330×2300×2750

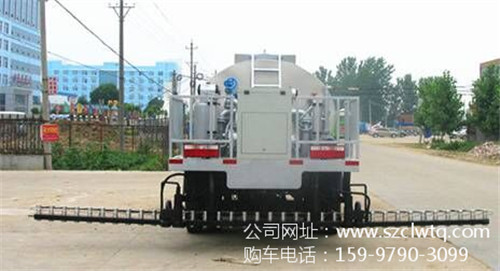

國四東風多利卡瀝青灑布車尾部圖片展示

序號	名稱	型號、規格	數量
1	汽車底盤	DFA1080SJ12D3	1
2	發動機	CY4102-CE4C（100kw）	1
3	瀝青罐	5000-6000L	1
4	液壓泵	CBQ540-L（合肥長源）	1
5	瀝青泵	尚貴QGB680(最大排量680L/min)	1
6	瀝青泵液壓驅動馬達	05-90-BD31（寧波泰勒姆斯）	1
7	燃燒器	意大利利雅路(G10)	1
8	導熱油泵	RY25-25-160（河北產）	1
9	發電機	6KW汽油發電機	1
10	控制方式	后工作平臺控制系統	1

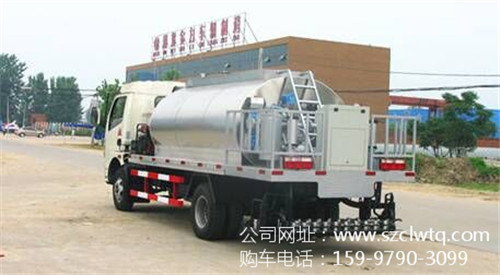

5-6升智能型瀝青灑布車圖片展示

◆  國四東風多利卡5-6升瀝青灑布車性能特點

1、該車采用東多利卡底盤，優異強悍的承載能力，靈活輕便的操縱性，靚麗大氣的外觀造型，為廣大城際物流客戶提供安全、高效、可靠的服務；

2 、后操作平臺手動控制方式可以實現對每組噴嘴的單獨進行控制（每組2個噴嘴），從而實現了大體上任意調節噴灑的寬度；通過后工作平臺氣缸可任意調節噴桿的升降。

3、加熱系統采用意大利進口燃燒器，具有自動點火和溫度控制功能；

4、采用國際先進的進口高粘度瀝青泵，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；

5、整機關鍵部分的零部件(如如液壓泵CBQ540-L、液壓馬達05-90-BD31、瀝青泵QGB680等)均采用國際知名元件，確保整機的可靠性，提高使用壽命；

6、在保證不妨礙其它部分維修拆卸的前提下布置有各部分人梯和扶手，方便操作；

7、所有熱管外部均有隔熱保溫層，降低散熱量的同時避免燙傷操作人員；

8、車載式快速加熱系統（10—15℃/h），可提高加熱效率并減少施工輔助時間，確保灑布溫度；

9、瀝青噴灑桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，通過左右移動灑布桿可以擴大灑布范圍，而且可以有效地避開障礙物；

10、手動噴灑功能可以使瀝青通過手噴管進行噴灑，靈活方便，適用于小范圍及邊角施工狀況。接好手噴槍。開啟總出油閥、開器轉駁閥、開啟回油閥、利用回油閥調節噴槍的壓力。

11、瀝青罐體內部設有沉淀排污槽，并裝有液位顯示器和報警、安全裝置；

12、沖噴嘴此功能可將噴嘴剩余瀝青通過柴油加高壓空氣吹出，防止瀝青凍結于噴嘴，可大大提高噴嘴使用壽命。關閉總出油閥、回油閥、打開氣動閥、打開自吸閥依次打開噴嘴即可

13、良好的保溫層可以確保靜態保溫性能指數≤12℃/8小時，且防腐耐用；

14、該車外包裝采用不銹鋼板，防腐耐用，美觀大方。

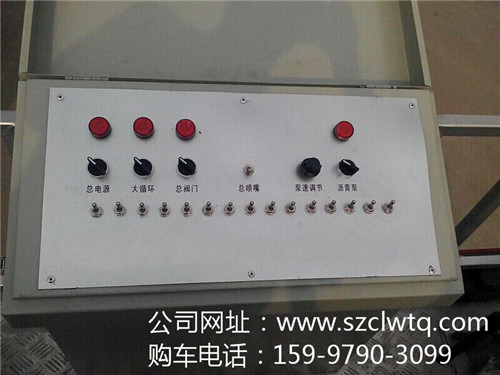

智能型瀝青灑布車后工作平臺控制箱

國四東風多利卡5-6升瀝青灑布車使用時應注意的事項

1、灑布車在一次作業完畢或轉換施工場地時，必須對瀝青泵和管路進行清洗，否則下次無法工作。

2、灑布車在噴灑前，一定要檢查各閥門位置是否正確。

加入瀝青罐內的熱態瀝青必須達到160~180℃的工作溫度，長距離運輸或工作時間過長，可使用加溫裝置保溫，但不能當作熔油爐。

3、瀝青罐不能灌的太滿，加油口蓋必須關緊，運輸過程中以防瀝青溢出。

4、用燃燒器對罐內瀝青加溫時，瀝青高度必須超過燃燒室上平面，否則燃燒室將被燒壞。

5、假如瀝青泵和管道被凝固的瀝青堵塞，不可以強行轉動泵，可使用噴燈烘烤，應避免直接烘烤球閥和橡膠件。

6、剛開始噴灑瀝青時，起步須緩慢，汽車保持低速行駛。不得猛踩油門，以防離合器、瀝青泵等部件損壞。

7、每天作業完畢，如有剩余瀝青必須放回瀝青池，否則凝固在罐內下次無法工作。如果汽車或者工作裝置發生故障，確定短時間內無法修復，必須將罐內瀝青全部放盡。
