車廂可卸式垃圾運輸車使用說明書：

一概述

程力專用汽車股份有限公司從事于專用汽車的研發和生產，致力于安全、環保、高效、節能方面的技術研究和應用，強調產品的經濟性、功能性和美觀性，技術成熟、工藝精湛、品種多樣、性價比高。

“程力威”牌車廂可卸式垃圾車又稱拉臂式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。

二 、車廂可卸式垃圾運輸車結構特征及工作原理

該車是由汽車底盤、拉臂主油缸、副車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在副車架上，其另一端設有活動拉臂，中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在副車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與副車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾廂拖拉至副車架上或從副車架上放回到地面。

 該車可將地上的垃圾廂及垃圾廂內的垃圾一同拉至車上運走同時可自卸，降低了工人的勞動強度。該車廂可卸式垃圾運輸車的收運方式是目前廣泛采用的垃圾收運方式，可以實現一車多廂，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的廂體采用優質碳素鋼板全密封焊接結構，具有強度高、重量輕、密封嚴、不產生二次污染等優點。





三 操作步驟

 啟動發動機，檢查各連接管路是否漏油、漏氣、各轉動部件是否轉動靈活，連接可靠，各操作指示牌指示位置是否正確。經檢查無任何問題后，可按以下步驟進行操作。

(一).拉起垃圾廂體（裝廂）

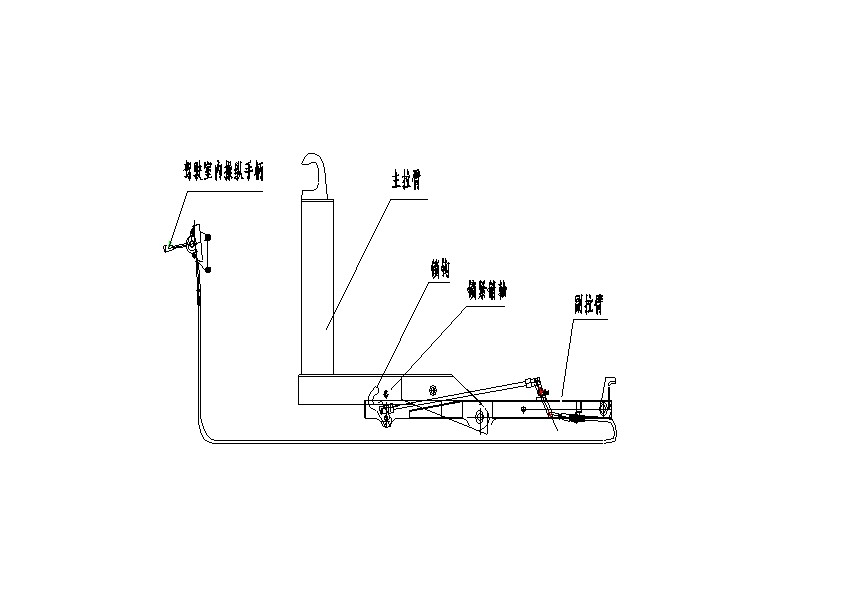

步驟1.將鎖緊鉤操作手柄推至松開狀態將駕駛室內操縱手柄向下拉，使得鎖鉤脫離主拉臂兩端的鎖緊銷軸上，讓主拉臂與副拉臂脫離，如下圖1、圖2 ：

步驟2  拉起駕駛室內手剎手柄，使車輛處于駐車狀態。

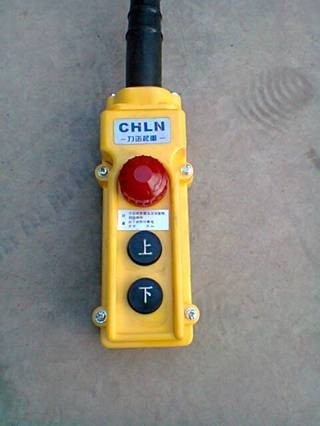

步驟3  拿起駕駛室內控操縱盒，見下圖3。

旋轉控制盒上端紅色按鈕，按按鈕上指示的方向旋轉，此時將會發出“嘀嘀”的蜂鳴聲，表示電磁離合器接通；接著按住控制操縱盒最下方的按鈕“下”不松手，主拉臂開始工作，拉臂油缸伸出，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開“下”按鈕如圖3。

                                                                    圖3

 圖4

步驟4 下車觀察垃圾廂后門下端鎖緊手柄是否處于鎖緊狀態，如沒有處于鎖緊狀態或鎖緊不可靠，應扳動鎖緊手柄，確保垃圾廂后門鎖緊手柄把垃圾廂后門與垃圾廂鎖緊在一起。

步驟5 觀察垃圾廂垃圾投入門是否關閉，沒有關閉的關閉垃圾投入門，并讓垃圾投入門操作手柄處于鎖緊狀態，確保垃圾投入門鎖緊后，方可進入一步操作。

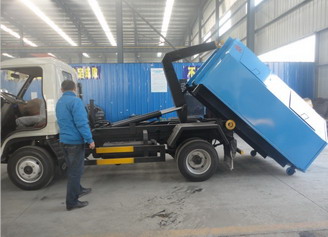

步驟6  當拉臂鉤鉤對準廂體彎鉤時，按住控制操縱盒中間的“上”按扭不放，，主拉臂油缸回收，拉臂鉤鉤住廂體彎鉤，垃圾廂開始吊起，并繼續上車。如圖5。

 圖5

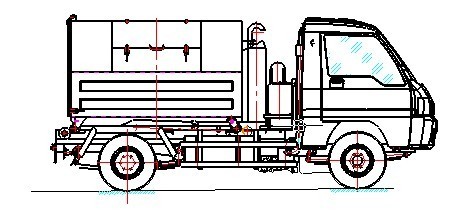

步驟7  當垃圾廂體落放到副車架上后，松開控制盒“上”按鈕，并按下控制盒最上方的紅色按鈕，斷開電磁離合器電源，不再有“嘀嘀”的蜂鳴聲，表示電磁離合器停止工作；此時按圖1所示要求，向上操縱鎖緊手柄至鎖止?fàn)顟B(tài)，鎖鉤鎖掛在主拉臂兩側的鎖緊銷軸上，使得主拉臂、副拉臂鎖緊在一起，垃圾廂后端尾部也同時進入到副拉臂的限位鉤內，使得垃圾廂上下方向限位，垃圾廂被鎖限在主拉臂和副拉臂上，如圖6。

圖6

※注意

1.保證垃圾廂體的縱梁位于附車架尾部?jī)珊鬂L輪之間，否則，應調整車輛位置，保證車輛縱向中心軸線與垃圾廂縱向軸線重合；

2.垃圾廂內垃圾的重量不要超過車輛所允許的范圍內，該系列車型，垃圾重量不要超過500kg，否則，裝廂時，會造成系統壓力太大，液壓元件損壞，漏油、離合器打滑甚至燒死，離合器皮輪打滑甚至損壞等現象多少；

3.裝廂動作工作時，可根垃圾廂收集垃圾的重量，可適當加大發動機油門，以便垃圾廂能順利起吊實現裝廂（根據裝廂工作情況而定）；

4.當完成裝廂、卸料、卸廂等相關操作后，應及時關閉電磁離合器操作按鈕，保證電磁離合器處于斷電狀態，特別是整車處于熄火狀態時，更應注意，使電磁離合器處于斷電狀態，否則將會造成電瓶供電消耗很大，很快導致虧電而不能正常起動車輛；

5.液壓調壓閥的壓力一般情況下，不要調整 ，車輛出廠前都已調好。

（二）.卸料

裝廂后，廂體鎖緊在車架上，車輛可拖運垃圾廂至垃圾處理場，車輛按垃圾處理場要求，把垃圾卸在垃圾處理場的指定位置，傾卸垃圾的這一過程即為卸料。

步驟1. 卸料前，先拉起駕駛室內手剎手柄，使車輛處于駐車狀態。

步驟2. 下車，打開垃圾廂后門上的鎖緊手柄，使垃圾廂后門與垃圾廂廂體下端不在鎖緊在一起。

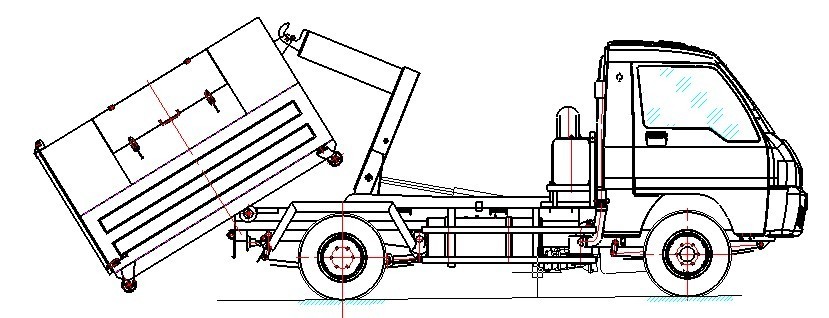

步驟3. 操作控制盒上的紅色按鈕，接通電源發出蜂鳴聲，再確保鎖緊手柄處于鎖緊位置，即副拉臂與主拉臂鎖緊在一起，主拉臂與副拉臂都能繞后轉軸旋轉時，按住控制盒上的“下”按扭，拉臂油缸伸出，主拉臂、副拉臂繞副車架后滾輪旋轉，垃圾廂起來，垃圾廂后門自動打開，實現傾倒垃圾，如下圖7。

步驟4. 垃圾傾倒完畢后，按住操作控制盒上的“上”按扭，垃圾廂將回落到卸料前狀態，確保垃圾廂與副車架充分接觸后，按下控制盒上的停止按鈕，液壓缸停止工作，關閉控制盒上的電源開關，電磁離合器斷開電源。

步驟5. 操縱駕駛室內的操縱手柄，確保主、副拉臂鎖緊在一起。

步驟6. 下車鎖緊垃圾廂后門鎖緊手柄，確保垃圾廂后門與垃圾廂鎖緊在一起。卸料工作全部完成。



圖7

※注意

1.卸料時，可根垃圾廂收集垃圾的重量，可適當加大發動機油門，以便利于舉升垃圾廂。

2.當拉臂油缸伸出到極限位置前，即垃圾廂達到所能達到的最大傾斜角度，一般在40°左右，應按下控制盒上的停止按鈕，使液壓缸停止工作。一般情況下不要達到極限狀態，否則會對整個液壓系統不利，造成系統油壓升高，損壞液壓元件及工作部件。

(三).卸廂

垃圾傾倒完畢后，把垃圾廂拖運到垃圾收指定的生活區、街道或其它場所，準備用垃圾廂收集相關區域的垃圾。

步驟1. 當車輛托運垃圾廂到指定區域存放垃圾廂時，把車輛站到指定的適當位置，拉起手剎開始準備卸廂。

步驟2. 卸廂前，首先操縱鎖緊操縱手柄，使得鎖鉤脫離主拉臂兩側的鎖緊銷軸。

步驟3. 旋轉操縱控制盒上的紅色按鈕，接通電磁離合器，發出“嘀嘀”的蜂鳴聲。

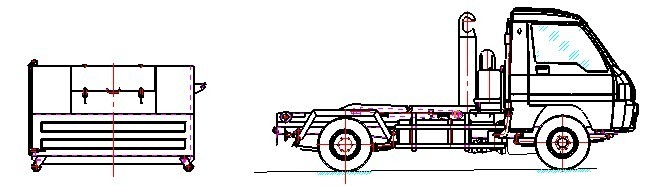

步驟4. 按住控制盒上的“下”按鈕不放，拉臂油缸開始伸出，主拉臂旋轉，垃圾廂慢慢脫離副車架，保持拉臂油缸工作狀態，垃圾廂繼續續脫離副車架，工作到一定程度，垃圾廂后端滾輪開始接觸地面，如圖5所示。

步驟5. 繼續保持拉臂油缸工作狀態，主拉臂旋轉角度越來越大，垃圾廂完全接觸地面，繼續保護拉臂油缸工作狀態，直到拉臂溝完全脫離垃圾廂的彎鉤，松開“下”按鈕拉臂油缸停止工作。

步驟6. 松開手剎，開動車輛向前移動一段距離，使拉臂鉤離開垃圾廂，拉起手剎。

步驟7. 按住控制盒上的“上”按鈕不放，拉臂油缸開始回收，主拉臂開始向回旋轉，直到主拉臂完全回到位，如圖2所示，按下控制盒上的紅色按扭，電磁離合器斷開電源，“嘀嘀”蜂鳴聲停止。

步驟8. 下車，觀察垃圾廂位置是否符合要求，若不符合，可推動垃圾廂，調整到合適位置，卸廂工作全部完成。

（四）啟動拉臂式垃圾運輸車，離開垃圾廂，到其它存放垃圾廂的場所，看垃圾廂是否收滿垃圾，如果垃圾廂內垃圾已達到垃圾廂收集要求，可按（一）裝廂操作要求裝廂，否則，可等到一定時機再裝廂，從而實現裝廂、卸料、卸廂周而復始的工作，達到收集垃圾、清潔環境的目的。
